Цепной траншейный экскаватор ЭТЦ-252

Курсовой проект по дисциплине «Конструкция, расчет и потребительские свойства изделий. Землеройные и дорожные машины» на тему Цепной траншейный экскаватор для ремонта нефтепровода

В данном проекте рассматривается обзор технологии проведения ремонтных работ,обзор патентных источников,обзор конструкций,выбор основных параметров.Произведен расчеты производительности и расчет мощности привода.
Экскаватор траншейный цепной ЭТЦ-252М производства Дмитровского экскаваторного завода.
Базовый трактор – ТТ-4М;
Мощность двигателя - 81 кВт;
Рабочая скорость – 5…150 м/ч;
Транспортная скорость – 9,75 км/ч;
Скорость рабочей цепи – 0,807…1,25 м/с;
Категория разрабатываемых грунтов – I-V;
Размеры отрываемой траншеи:
максимальная глубина – 2,5 м;
ширина по дну – 0,8 м;
ширина по верху – 0,8м;
с цепными откосообразователями – 2,8 м;
Ходовое устройство – гусеничное;
Габаритные размеры – 10200х3450х3500;
Масса – 19,5 т.

Состав: ЭТЦ-252(ВО), Рабочий орган(СБ), Привод рабочего органа(СБ). Спецификации. ПЗ. Язык документа

Софт: Компас-3D 13 SP1

Просмотр файлов
Привод рабочего органа.cdw
Рабочий орган(спецификация).cdw
Рабочий орган.cdw

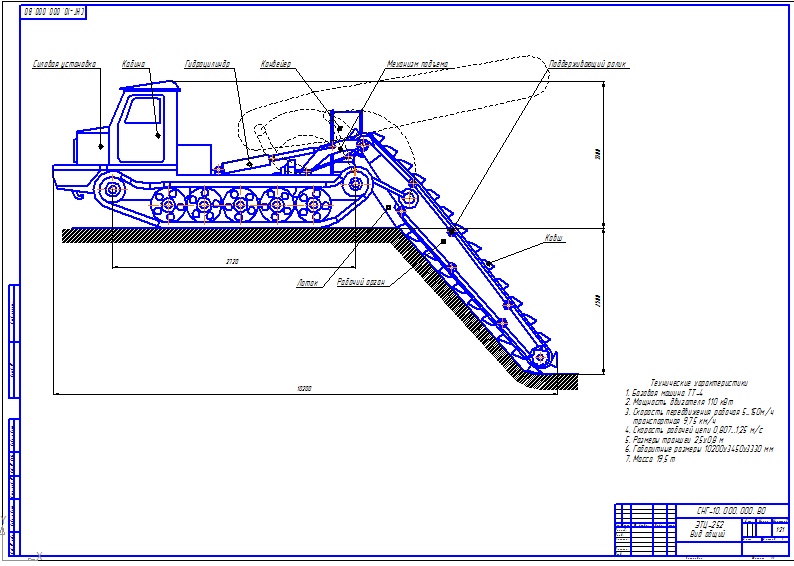

ЭТЦ-252(вид общий).cdw
Курсовой проект ЗДМ.doc
Привод рабочего орагана(спецификация).cdw
