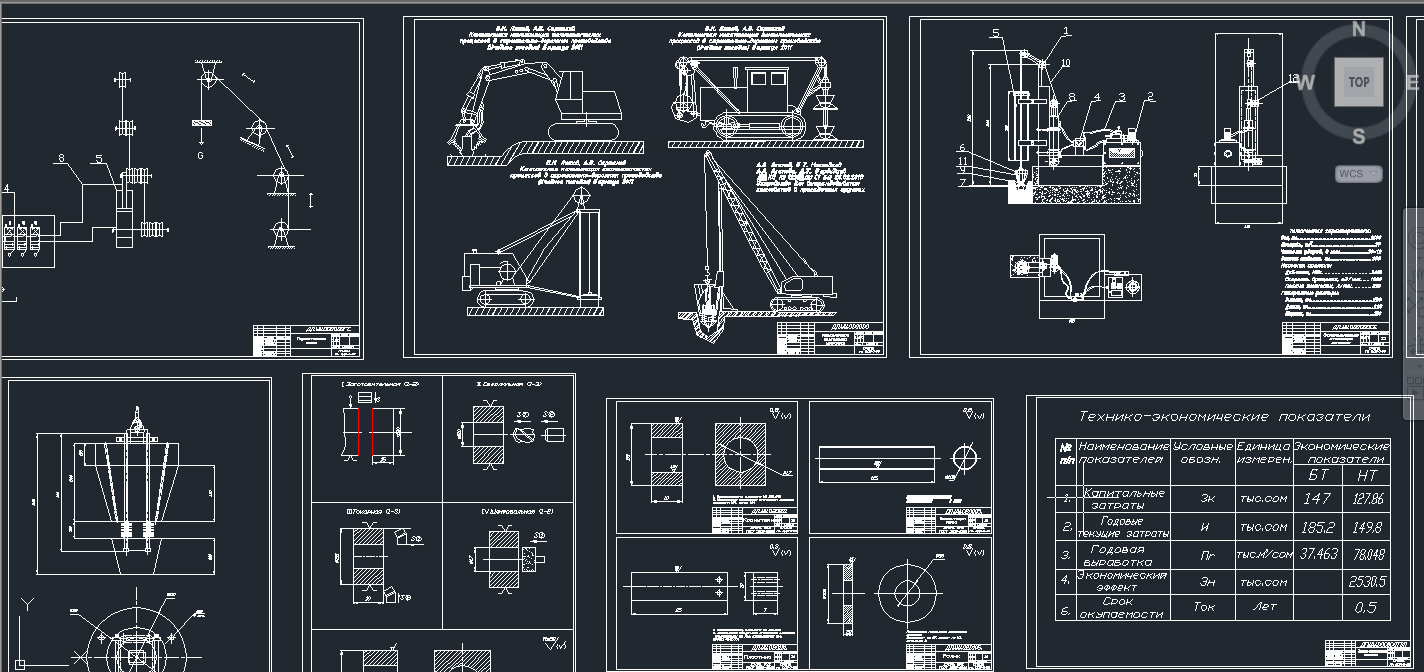

Устройство для уплотнения грунта

Кыргызский Технический университет
Кафедра Строительно дорожных машин
Дипломный проект на тему: Устройство для уплотнения грунта
Бишкек 2013

Установка представляет собой насосную станцию . К насосной станции соединены трубопроводы одним концом они подключены к распределителю. Через распределитель трубопроводы подключены к гидроцилиндру, которая закреплена к опорной раме вертикально. Там же имеется стальной канат, которая соединена к гидроцилиндру через опорные ролики 7. Стальной канат проходит через направляющую ферму. К стальному канату подвешены две плиты, опорная плита и рабочая плита. Две плиты соединяют металлические стержни и отталкивающие металлические пружины.
Введение
Глава 1. Патентно-информационный анализ
Глава 2. Конструкторская часть
Глава 3. Технологический процесс изготовления детали
Глава 4. Технико-экономическое обоснование машины для
уплотнения грунта
Глава 5. Безопасность жизнедеятельности
Список литературы

Состав: ВО, Патентное исслед., СБ, Деталировка, Гидросхема, Тех. карта, Технико-экономическое обоснов. 8 листов формата А1. ПЗ Язык документа

Софт: AutoCAD 2012

Сайт: www

Просмотр файлов
Устройство для уплотнение грунта/gotov.dwg
Устройство для уплотнение грунта/ПЗ.doc
Устройство для уплотнение грунта
