Вилочный автопогрузчик 40912-01

ДВГУПС кафедра СПМ, дисциплина Погрузо-разгрузочные машины

Технические характеристики универсального автопогрузчика модели 40912-01
1 Грузоподъемность, кг 1000
2 Высота подъема каретки, м 2,8
3 Масса снаряженного автопогрузчика с вилами, кг 2020
4 Длина с вилами, мм 2635
5 Ширина, мм 960
6 Дорожный просвет, мм 80
7 Высота с опущенными вилами, мм 2030
8 Угол наклона грузоподъемника вперед/назад 3/10
9 Давление в гидросистеме грузоподъемника, МПа 16
10 База, мм 1090
11 Колея передних колес, мм 778
12 Колея задних колес, мм 796
13 Тип двигателя 412 ДЭ
14 Расстояние центра массы груза от передней
стенки вил, мм 500
15 Подъём, преодолеваемый с номинальным грузом, градус 10

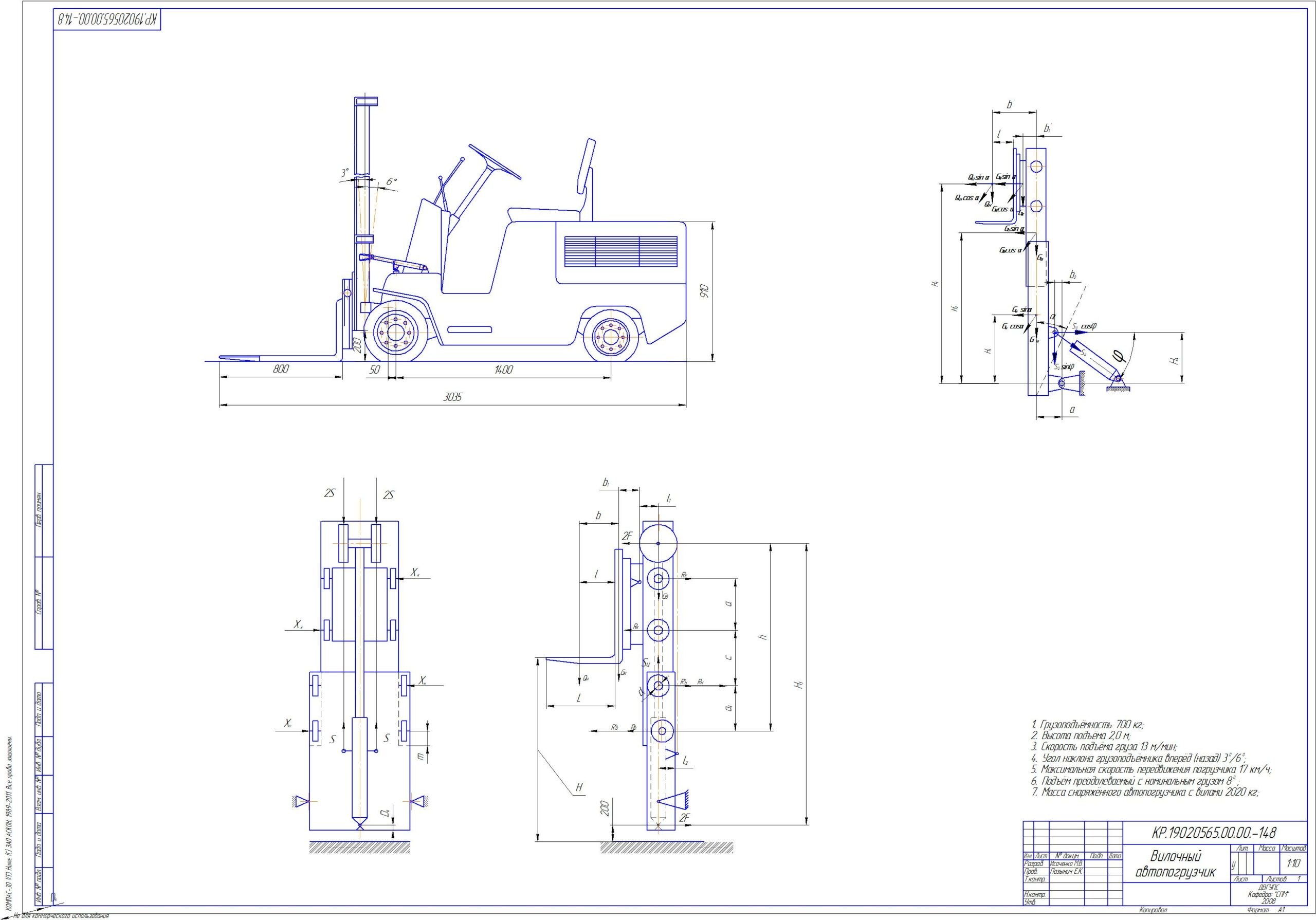

Состав: Вид общий (ВО), ПЗ Язык документа

Софт: КОМПАС-3D 13

Файлы:
ЧЕРТЁЖ ПРМ.cdw
КУРСОВОЙ.doc
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: Alex2013
Дата: 2014-09-22
Просмотры: 11540
1 комментарий
    1

    Alex2013, здравствуйте! Не знаю как Вам написать, пишу здесь. Нужна информация, кто изготавливал поковку полуоси для этого погрузчика и дальнейшую ее обработку. Ну и чертеж полуоси.
