Операция Укомплектация-2

Восстановление зуба экскаватора ЭКГ-5

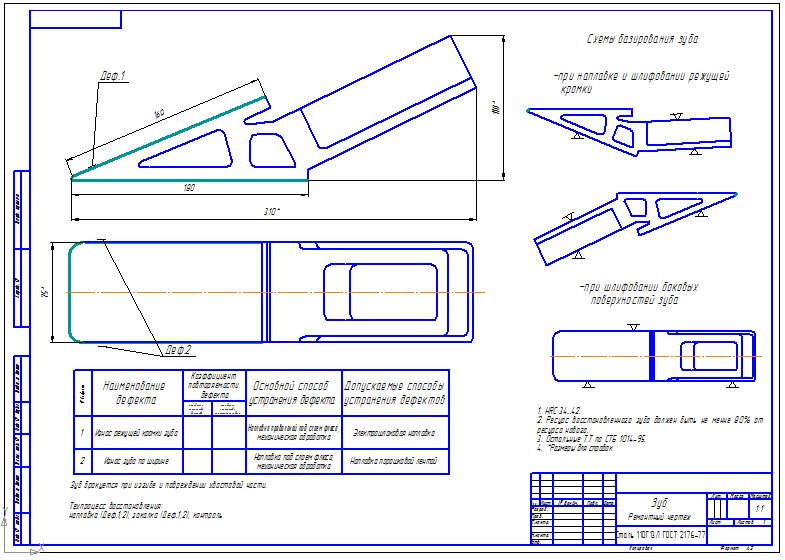

чертеж с дефектами зуба экскаватора, техпроцесс по восстановлению, маршрутные карты и записка

Для поддержания землеройных машин в работоспособном состоянии необходимо регулярно заменять или ремонтировать пришедшие в негодность детали.
Как показывает опыт при эксплуатации машин количество расходуемых материалов и запасных частей пропорционально массе машин и составляет 120 % массы машин, из них на запасные части приходится 60-65 %.
Анализ работ ряда ремонтных предприятий показал, что при дефектовании 0,77 % деталей выбраковывается вследствие поломок, а 99, 23 % по причине изнашивания [1].
На землеройных машинах основным видом изнашивания является абразивный.
Целью курсовой работы является разработка технологического процесса восстановления зуба экскаватора ЭКГ-5.
В курсовой работе разработан технологический процесс восстановления зуба экскаватора ЭКГ-5. Произведен анализ существующих на сегодняшний день способов восстановления зубьев ковшей землеройных машин. После проведенного анализа выбран способ автоматической дуговой наплавки под слоем флюса, основным достоинством которой является защита наплавленного слоя расплавляющимся флюсом и простота технологии. Произведены расчеты режимов наплавки. Разработано зажимное приспособление для наплавки.

Состав: ВО, тех. маршрут, ПЗ, ОК наплавки Язык документа

Софт: Компас v13

Сайт: www

Каталог / Транспорт / Строительная техника и дорожные машины (СДМ) / Восстановление зуба экскаватора ЭКГ-5

Просмотр файлов
Маршрутный процесс восстановления на печать.cdw
Ремонтный ченртеж.cdw
пз.doc
ОК наплавки.doc
Тех маршрут.doc
