Землеройно-транспортная машина на базе трактора Т-150КМ

КНУБІА Діплом на тему "Землерийно-транспортна мошина на базі трактора Т-150КМ."

Суть даної корисної моделі полягає в тому, що робочий орган бульдозера з обертальним відвалом складається з відвала прямокутної форми, та відрізняється тим, що він має верхню обертальну частину, шарнірно з'єднану з відвалом і яка має можливість фіксації, наприклад, металевим пальцем, для цього в конструкції передбачені отвори.
ТЕХНІЧНА ХАРАКТЕРИСТИКА
Базовий тягач:
марка трактор - Т-150км
номінальне тягове зусилля, кН - 30
потужність двигуна номінальна, кВт - 122
Робоче обладнання - грейдерного типу
Відвал, мм:
довжина - 3500
висота з ножем по хорді - 615
Кут різання, град - 35÷65
Кут захвату, град - ±30
Кут нахилу отвалу, град - ±10
Занурення відвалу, мм (мах) - 184
Робочий просвіт, мм - 400
Система керування робочим
обладнання - гідравлічна
Габарити, мм:
довжина - 7120
ширина - 3500
висота - 2820
Маса, кг:
конструктивна - 12370
базового тягача - 6820
робочого обладнання - 1755
експлуатаційна - 12950

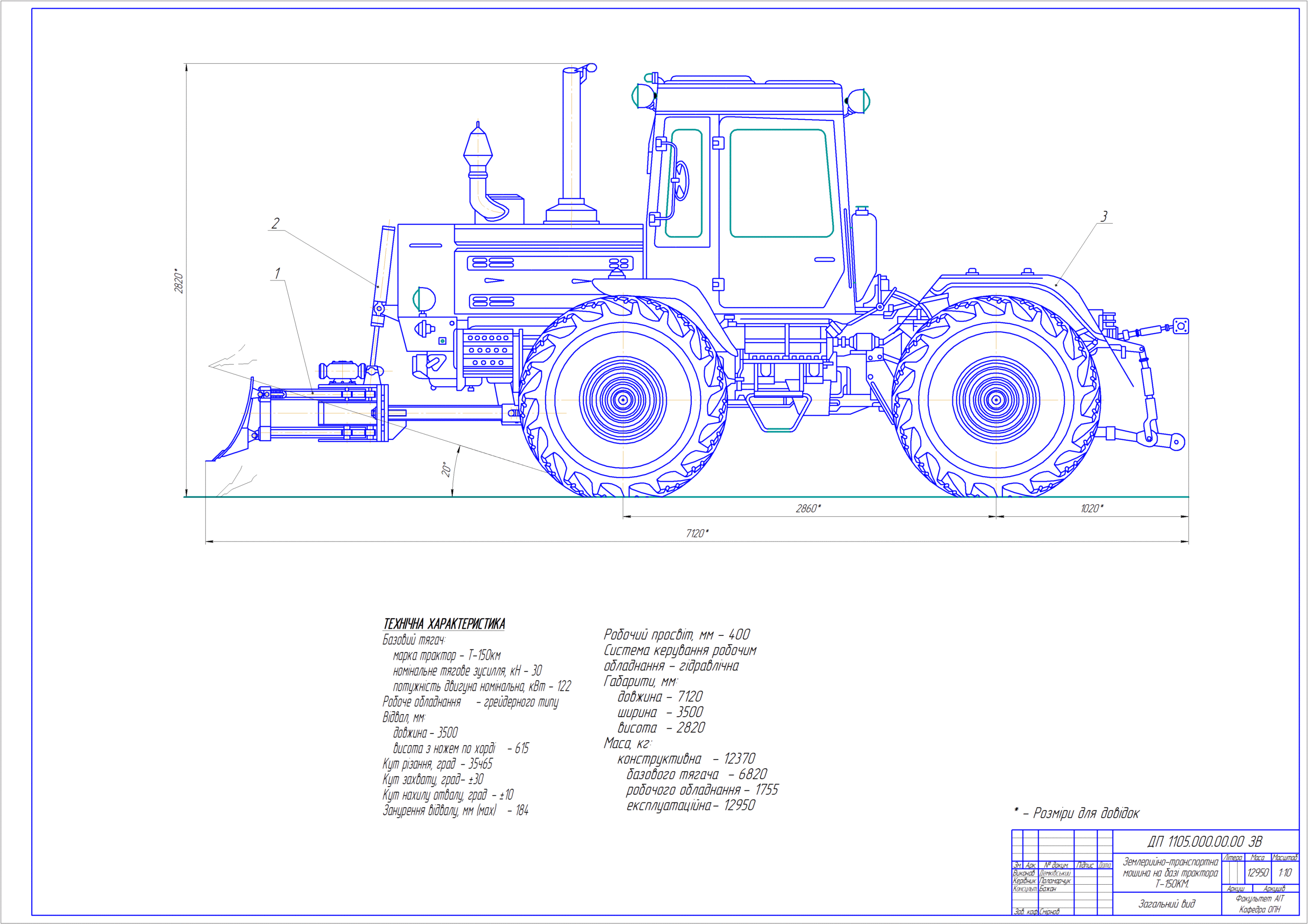

Состав: 1. лист-Загальний вид. 2 лист-Складальне креслення. 3 лист -Складальне креслення. 4 лист-Принципова гідравлічна схема робочого обладнання. 5 лист - складальне креслення. 6 лист- деталізація.+специфікація 5 листов. + записка 5 розділів Язык документа
