Съёмник втулок гидронасоса НШ-32

"УО"Б-КГА-ТК гр.39м
В результате эксплуатации гидронасосов марки НШ изнашиваются втулки, для замены втулок существует много способов и приспособлений. предлагаю приспособление для снятия втулок гидронасосов НШ-32.

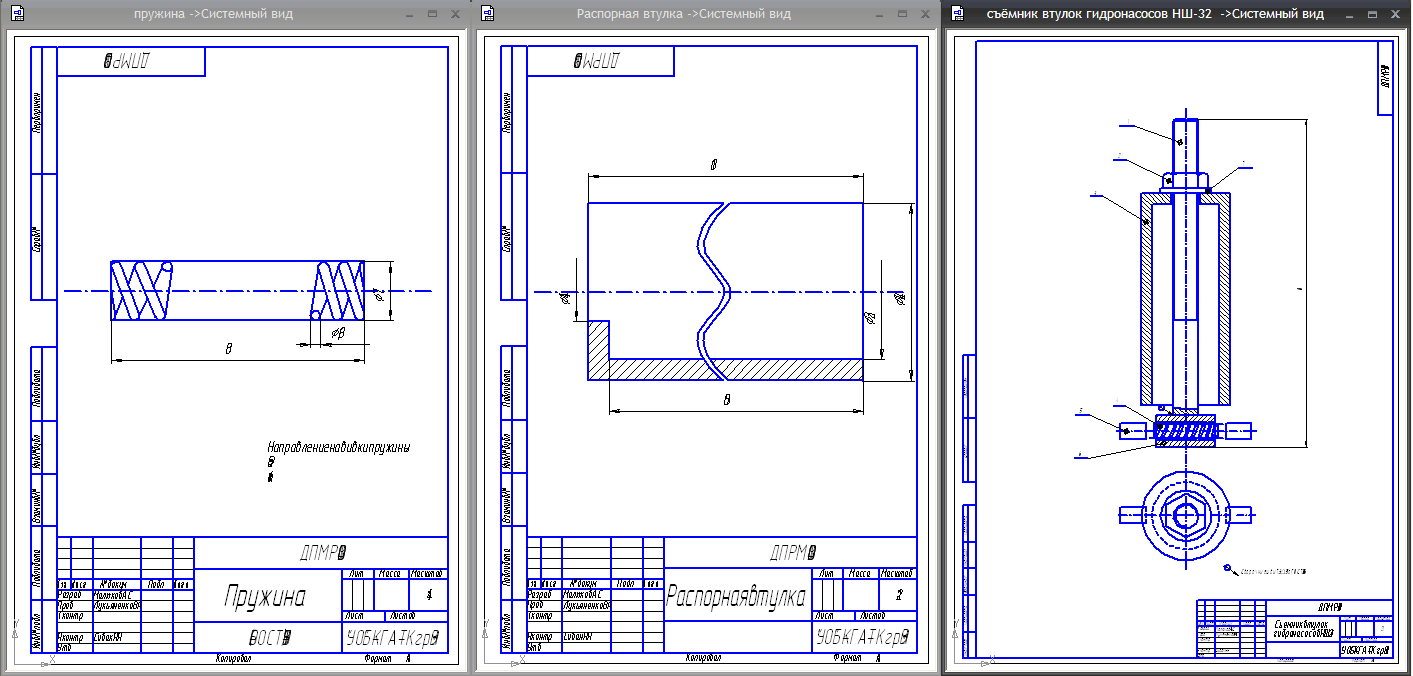

Съемник втулок гидронасосов НШ-32. Он состоит из винта М12 длиной 140мм, приваренного к опорной втулке. На винте между корпусом насоса и опорной втулкой установлена распорная втулка. В опорной втулке установлены пружины 1 Ø6мм, длиной 30мм и два ролика. На винт наворачивается М12.
Винт с опорной втулкой и роликами вводится в отверстие выприссовываемой втулки. На винт устанавливается распорная втулка, которая одним концом упирается в корпус насоса. При наворачивании гайки на винт втулка гидронасоса захватывается роликами и вырисовывается.

Состав: Спецификация , СБ, Детали, ПЗ Язык документа

Софт: Компас

Сайт: www
