Тележка для снятия и перемещения колес автомобиля КАМАЗ

В курсовом проекте произведен анализ существующих конструкций. Выбран наиболее подходящий вариант конструкции тележки. И произведена модернизация данной конструкции

ГОУ ВПО Сибирская государственная автомобильно-дорожная академия (СибАДИ)
Кафедра «Эксплуатация и ремонт автомобилей»
Курсовой проект по дисциплине «ОПЭТО» на тему: «Тележка для перевозки колес автомобиля КАМАЗ»
Омск-2013

Данная тележка служит для снятия, установки и транспортировки колес (блоков колес в сборе, со ступицей и тормозным барабаном) автомобиля КАМАЗ. Достоинства этой тележки состоит в ее компактности, маневренности и большой грузоподъемности, относительной дешевизны, простоты изготовления и использования. При правильной эксплуатации не нуждается в особом уходе, за исключением содержания ее в чистоте и постоянного наличия смазки трущихся поверхностей.
По каталожной классификации данный стенд принадлежит к группе подъемно-транспортного оборудования. По функциям выполняемым оборудованием – снятие и транспортировка колес грузовых автомобилей КАМАЗ. По характеру рабочих процессов протекающих внутри оборудования – механическое.

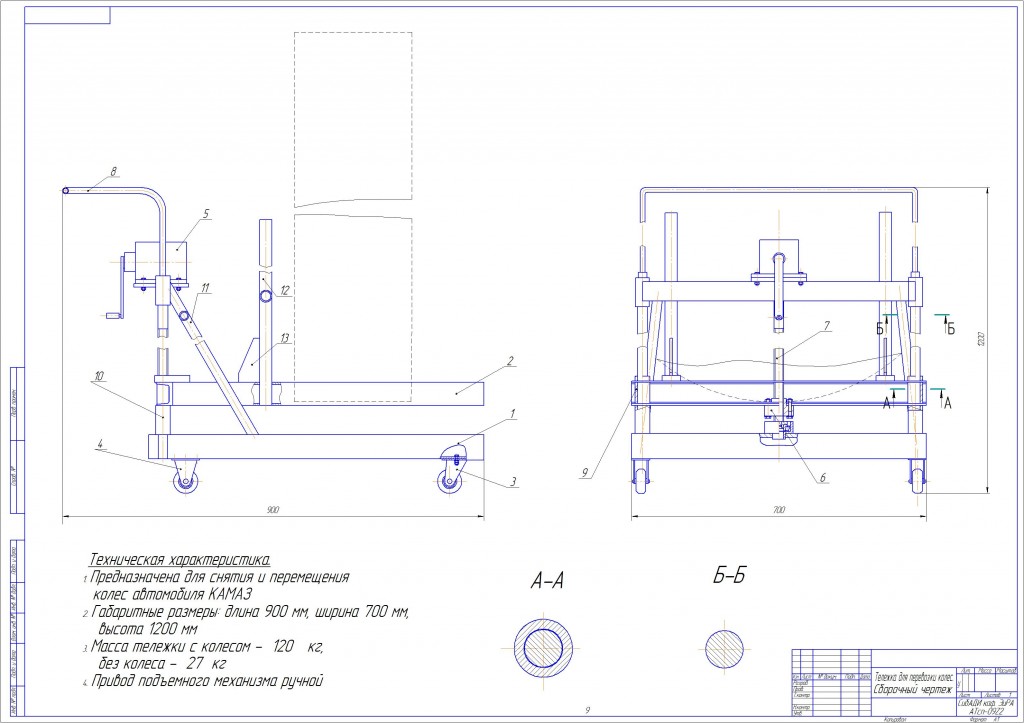

Техническая характеристика.
1.Предназначена для снятия и перемещения колес автомобиля КАМАЗ
2.Габаритные размеры: длина 900 мм, ширина 700 мм, высота 1200 мм
3.Масса тележки с колесом - 120 кг, без колеса - 27 кг
4.Привод подъемного механизма ручной

Задание 3
ВВЕДЕНИЕ 4
1 ИСХОДНЫЕ ДАННЫЕ ДЛЯ РАЗРАБОТКИ ИЗДЕЛИЯ 6
1.1 Общая характеристика изделия 6
1.2 Характеристика объекта технического воздействия 7
2 ОБОСНОВАНИЕ ВАРИАНТА РАЗРАБОТКИ ИЗДЕЛИЯ 11
2.1. Анализ существующих конструкций 11
2.2 Выбор вариантов изделия и его разработки 15
2.3 Техническое обоснование изделия 15
3 РАЗРАБОТКА ЭСКИЗА И КОМПАНОВКИ ИЗДЕЛИЯ 17
4 ТЕХНИЧЕСКИЙ ПРОЕКТ ИЗДЕЛИЯ 18
4.1 Разработка структуры изделия 18
4.2 Обоснование выбора (расчета) элементов изделия 18
5 РАЗРАБОТКА КОНСТРУКТОРСКИХ ДОКУМЕНТОВ 31
5.1. Проработка комплектности конструкторских документов 31
ЗАКЛЮЧЕНИЕ 32
СПИСОК ЛИТЕРАТУРЫ 33
ПРИЛОЖЕНИЯ 34

Состав: ПЗ, Сборочный чертеж тележки, Деталировка, Руководство по эксплуатации, Спецификация. Язык документа

Софт: Компас v13. CDW

Сайт: www

Каталог / Транспорт / Автомобили и автомобильное хозяйство (Автосервис) / Тележка для снятия и перемещения колес автомобиля КАМАЗ

Просмотр файлов
Борисенко Максим Тележка для перевозки колес/ПЗ.doc
Борисенко Максим Тележка для перевозки колес/РЭ ТПК.doc
Борисенко Максим Тележка для перевозки колес/Содержание ПЗ.doc
Борисенко Максим Тележка для перевозки колес/Титульник ПЗ.doc
Борисенко Максим Тележка для перевозки колес/СБ Опора/Опора. Сборочный чертеж _ ТПК 06.00.00 СБ.cdw.bak
Борисенко Максим Тележка для перевозки колес/СБ Опора/Опора. Сборочный чертеж _ ТПК 06.00.00 СБ.spw.bak
Борисенко Максим Тележка для перевозки колес/СБ Рама/Рама. Сборочный чертеж _ ТПК 01.00.00 СБ.bak
Борисенко Максим Тележка для перевозки колес/СБ Рама/Рама. Сборочный чертеж _ ТПК 01.00.00 СБ.cdw.bak
Борисенко Максим Тележка для перевозки колес/СБ Рама/Рама. Сборочный чертеж _ ТПК 01.00.00 СБ.spw.bak
Борисенко Максим Тележка для перевозки колес/Для записки/Тележка для перевозки колес. Сборочный чертеж.bak
Борисенко Максим Тележка для перевозки колес/Для записки/Тележка для перевозки колес. Сборочный чертеж.bak.bak
Борисенко Максим Тележка для перевозки колес/СБ тележка/Тележка для перевозки колес. Сборочный чертеж.spw.bak
Борисенко Максим Тележка для перевозки колес/СБ Опора/Опора. Сборочный чертеж _ ТПК 06.00.00 СБ.cdw
Борисенко Максим Тележка для перевозки колес/СБ Рама/Рама. Сборочный чертеж _ ТПК 01.00.00 СБ.cdw
Борисенко Максим Тележка для перевозки колес/Рабочии чертежи/Ребро жесткости _ ТПК 00.00.07.cdw
Борисенко Максим Тележка для перевозки колес/Рабочии чертежи/Стакан подшипкника _ ТПК 06.00.04.cdw
Борисенко Максим Тележка для перевозки колес/Рабочии чертежи/Упор _ ТПК 00.00.06.cdw
Борисенко Максим Тележка для перевозки колес/СБ тележка/Чертеж тележки.cdw
Борисенко Максим Тележка для перевозки колес/Для записки/Фрагмент.frw
Борисенко Максим Тележка для перевозки колес/Для записки/IMG_20130409_0001_NEW.pdf
Борисенко Максим Тележка для перевозки колес/Для записки/IMG_20130409_0001_NEW_0001.pdf
Борисенко Максим Тележка для перевозки колес/СБ Опора/Опора. Сборочный чертеж _ ТПК 06.00.00 СБ.spw
Борисенко Максим Тележка для перевозки колес/СБ Рама/Рама. Сборочный чертеж _ ТПК 01.00.00 СБ.spw
Борисенко Максим Тележка для перевозки колес/СБ тележка/Тележка для перевозки колес. Сборочный чертеж.spw
Борисенко Максим Тележка для перевозки колес/Для записки/1.jpg
Борисенко Максим Тележка для перевозки колес/Для записки/Безымянный.jpg
Борисенко Максим Тележка для перевозки колес/СБ тележка/Чертеж тележки.jpg
Борисенко Максим Тележка для перевозки колес/Для записки
Борисенко Максим Тележка для перевозки колес/Рабочии чертежи
Борисенко Максим Тележка для перевозки колес/СБ Опора
Борисенко Максим Тележка для перевозки колес/СБ Рама
Борисенко Максим Тележка для перевозки колес/СБ тележка
Борисенко Максим Тележка для перевозки колес
