Операция Укомплектация-2

Установка для сборки ведущей шестерни главной передачи

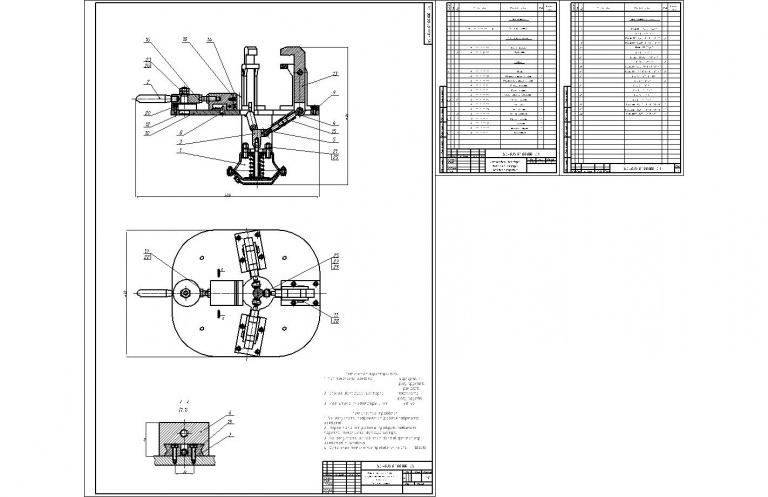

Зажим картера ведущей шестерни осуществляется приспособлением состоящим из пневматической камеры одностороннего действия и рычажного механизма, механизма, фиксации ведущей шестерни от поворота.

Техническая характеристика
1. Тип механизма захвата шарнирный с регулируемыми рычагами
2. Способ фиксации шестерни механический регулируемый
3. Ход штока пневмокамеры, мм 40...45

Состав: Сборочный чертеж(СБ), Спецификация Язык документа

Софт: AutoCAD

Каталог / Транспорт / Автомобили и автомобильное хозяйство (Автосервис) / Установка для сборки ведущей шестерни главной передачи
