Устройство для высверливания шпилек

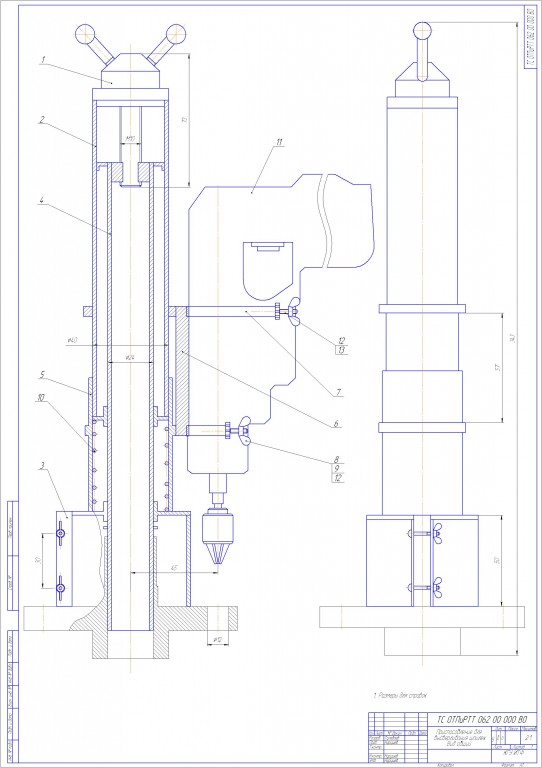

Во время ремонта автомобилей или другой какой либо техники иногда происходит такое неприятное событие как облом шпильки. Достать оставшийся конец обломанной шпильки из тела детали куда она вкручена весьма проблематично. Можно оставшуюся часть высверлить обычной дрелью, но это весьма проблематично из-за того что невозможно, не имея должного опыта соосно со шпилькой держать дрель. Чтобы решить эту проблему мною представлены чертежи устройства для высверливания обломанных шпилек и чертежи некоторых элементов из чего оно состоит. Так же в архиве Вы найдете спецификации.

Состав: СБ, детали и СП Язык документа

Софт: Компас 13 СП 2

Просмотр файлов
Устройство/Thumbs.db
Устройство/Винт подачи Сборочный чертеж.cdw
Устройство/Винт.cdw
Устройство/Кольцо верхнее.cdw
Устройство/Кольцо нижнее.cdw
Устройство/Корпус Сборочный чертеж.cdw
Устройство/Крышка.cdw
Устройство/Направляющая.cdw
Устройство/Обжим-фиксатор Сборочный чертеж.cdw
Устройство/Обжим-фиксатор.spw
Устройство/Приспособление для высверливания шпилек Вид общий.cdw
Устройство/Приспособление для высверливания шпилек.spw
Устройство/Стержень Сборочный чертеж.cdw
Устройство
