Конструктивный чертеж катера

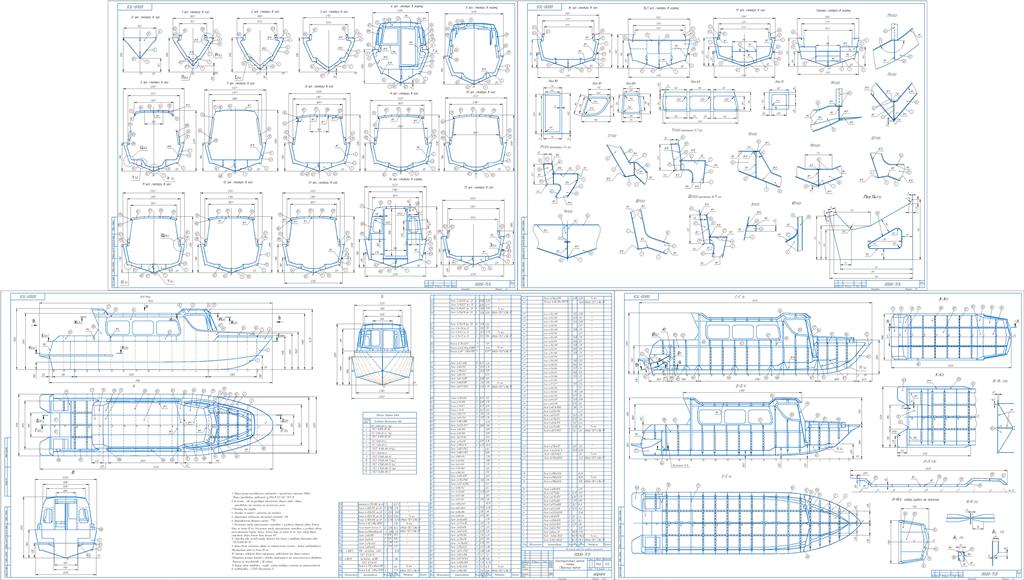

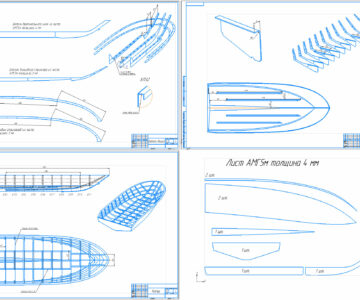

Катер такси на 12 человек из материала АМг5 конструктивный чертеж на 4 листах формата А1 Дана конструкция корпуса по шпангоутам. Катер расчитан под подвесной мотор 250 л.с. Район плавания внутренние воды и побережье морей РФ.

Состав: спецификация в составе чертежа на первом листе. Остальные листы деталировка и сечения дающие общие представление о конструкции. Язык документа

Софт: КОМПАС-3D 16
