Конструкция корпуса судна Траулер

Калининградский государственный технический университет
Кафедра кораблестроение
Курсовой проект по дисциплине «Конструкция корпуса судов»

В данном курсовом проекте производится проектирование основных корпусных конструкций транспортного рефрижератора на основе требований части II Корпус Правил классификации и постройки морских судов Российского Морского Регистра Судоходства (далее-Правила) с использованием учебной литературы и нормативно-технической документации. Помимо общих требований учитываются дополнительные требования к судам ледового плавания и к судам, швартующимся в море.
Технический характеристики траулера:

L=106,4 м
B=17,2 м
D=11,7 м
d=6,91 м
Сb=0,65
Vуз=13,2
Район плавания: неограниченный;
Осадка в балласте db, м: 5,2 м;
Высота надстроек hs, м: 2,5 м;
Высота твиндека ttw, не менее, м: 2.7
Размеры грузового люка, м: 4,0x3,2;
Седловатость ВП на н.п. t, м: 1,7;
Бимсовая погибь ВП tb, м: 0,2;
Бимсовая погибь НП tb, м: 0,1;

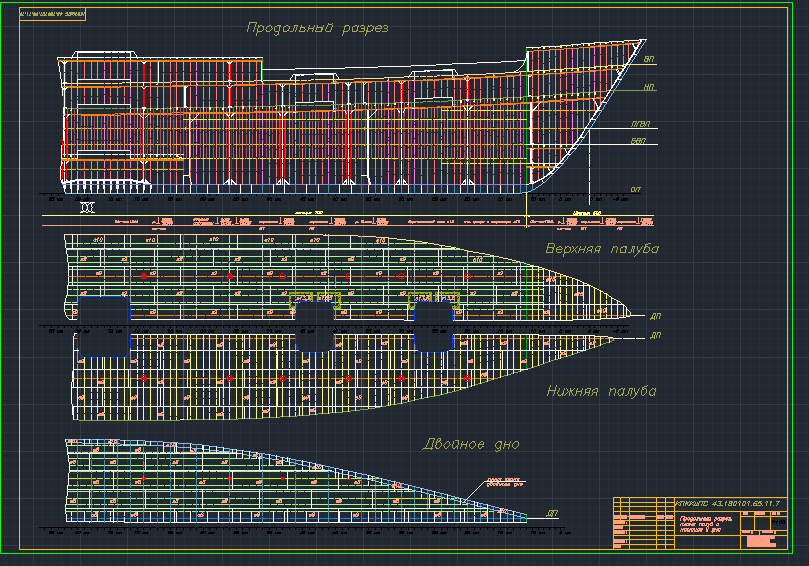

Состав: Траулер(ТР),Продольный разрез, планы палуб и настила II дна,Сечения по шпангоутам и поперечная переборка. ПЗ Язык документа

Софт: AutoCAD 2013

Каталог / Транспорт / Водный транспорт и судостроение / Конструкция корпуса судна Траулер

Просмотр файлов
БМРТ ККС.dwg
КП ККС Бабакишиев lk.docx
