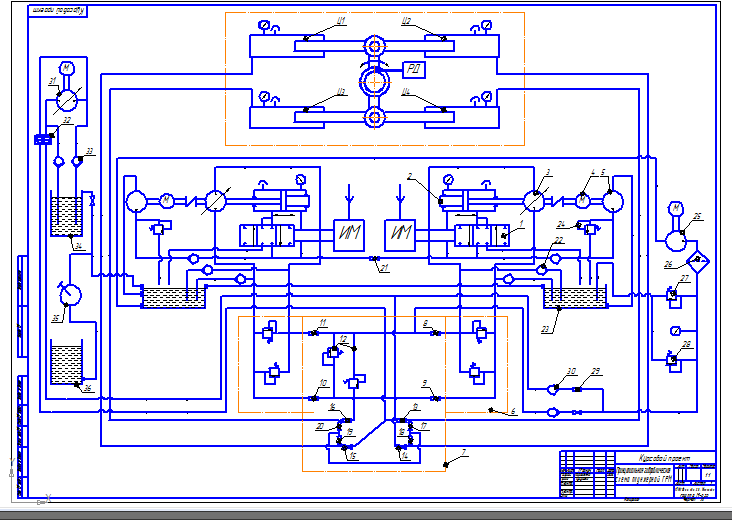

Принципиальная схема судовой плунжерной гидравлической рулевой машины

Государственный университет морского и речного флота им.адм.С.О.Макарова
Кафедра теплотехники, судовых котельных и вспомогательных механизмов
Курсовой проект по дисциплине: "Судовые вспомогательные механизмы"
на тему "Расчет гидравлической рулевой машины"
Санкт-Петербург 2014 год

В данном проекте производится расчет ГРМ. Графическая часть содержит в себе принципиальную схему судовой плунжерной главной рулевой машины. Технические характеристики:
Дедвейт судна - 8590 тонн
Мощность главного двигателя - 5000 кВт
длина судна -132 м
диаметр гребного винта - 5 м
осадка судна - 8.2 м
скорость судна - 15 узлов

Состав: Плунжерная пара, исполнительный механизм (ИМ), принципиальная схема Язык документа

Софт: КОМПАС-3D 14
