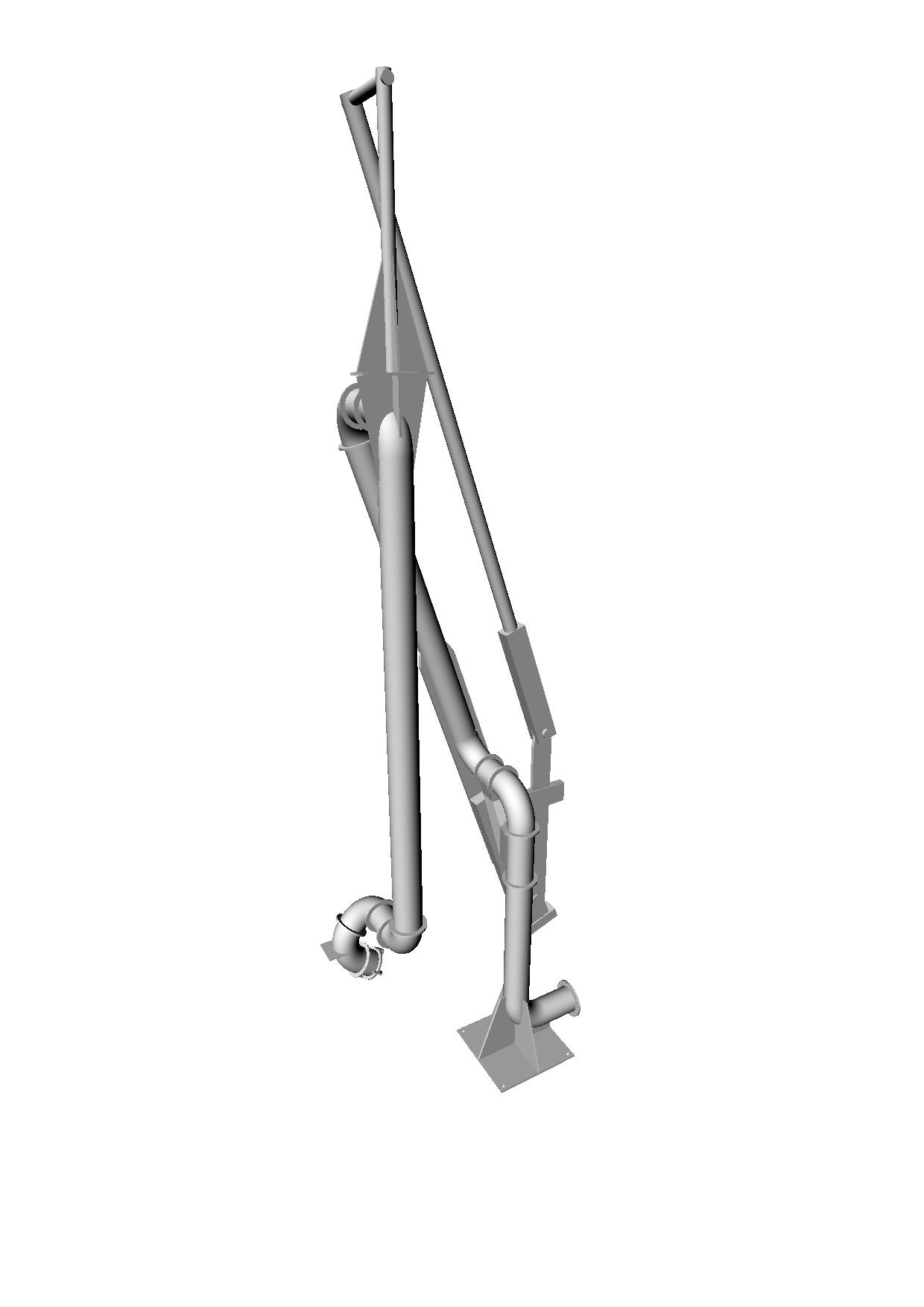

Сливо-наливное устройство Стендер СР-250-03

Устройство для слива-налива жидких грузов в морские (речные) суда.
Технические характеристики:
Диаметр условного прохода, мм 250
Условное давление, МПа (кгс/см2), не более 1,6 (16)
Расчётная пропускная способность при скорости перекачки продукта 9 м/с, м3/час, не менее 1600
Радиус действия/зона действия, м: 15/29
Усилие, необходимое для перемещения шарнирных труб, Н (кгс), не более 250 (25)
Назначенный срок службы, лет, не менее 10
Масса стендера, кг, не более: 4800
Габаритные размеры в сложенном положении, мм, не более длина/ширина/высота 3000/1300/17000

Состав: 3D Модель Язык документа

Софт: Rhino 5.0

Каталог / Транспорт / Водный транспорт и судостроение / Сливо-наливное устройство Стендер СР-250-03

Просмотр файлов
Стендер.3dm
