Судоходный шлюз в нижнем бьефе

Белорусский Национальный Технический Университет
Кафедра: “Гидротехническое и энергетическое строительство”
Курсовой проект по дисциплине"Водные пути и порты"
На тему: “Судоходный шлюз”
Минск 2007

Прилагается пояснительная записка по расчету Судоходного шлюза. В состав гидроузла входит земляная плотина, водосбросное сооружение и одноковшовый судоходный шлюз, расположенный в нижнем бьефе.
Судоходный шлюз имеет следующие габариты: ширину камеры – bc,ef = 18 м, длину камеры lc,ef = 300 м, глубина на порогах шлюза hl = 4 м.
Подходы к шлюзам запроектированы несимметричными, т.е. ось подходного канала не совпадает с осью шлюза и причальные сооружения являются продолжением ходового пала. Параметры подходных каналов запроектированы таким образом, чтобы обеспечить беспрепятственное судоходство в них и нормальный отстой судов в ожидании шлюзования. Параметры судового хода подходных каналов:
Ширина судового хода в уширенной части: 84.8. Ширина судового хода в транзитной части: 36.4.
Шлюз расположен в НБ, так как это расположение удобно при эксплуатации шлюза, а также при проведения ремонтных работ. Причальные сооружения выполнены: в верхнем бьефе - в виде свайной незасыпной конструкции, а в нижнем бьефе в виде засыпной уголковой конструкции.

1. Компоновка шлюза в гидроузле.
2. Определение габаритных размеров шлюза.
2.1 Определение габаритных размеров камеры шлюза.
2.2 Определение характерных отметок шлюза и подмостовых габаритов.
2.3 Определение параметров судового хода на подходе к шлюзу.
2.4 Определение параметров судового хода на подходе к шлюзу.
3. Выбор и обоснование типа шлюза, систем наполнения и опорожнения.
3.1 Конструирование распределительной системы питания.
4. Выбор конструкции и определение размеров камеры шлюза.
5. Гидравлический расчет распределительной системы питания.
5.1 Расчет наполнения камеры шлюза.
5.2 Расчет опорожнения камеры шлюза.
6. Статический расчет камеры шлюза.
7. Расчет пропускной способности шлюза.
7.1 Процесс шлюзования.
7.2 Определение судопропускной способности шлюза.
7.3 Определение грузопропускной способности шлюза.
8. Оборудование шлюза.

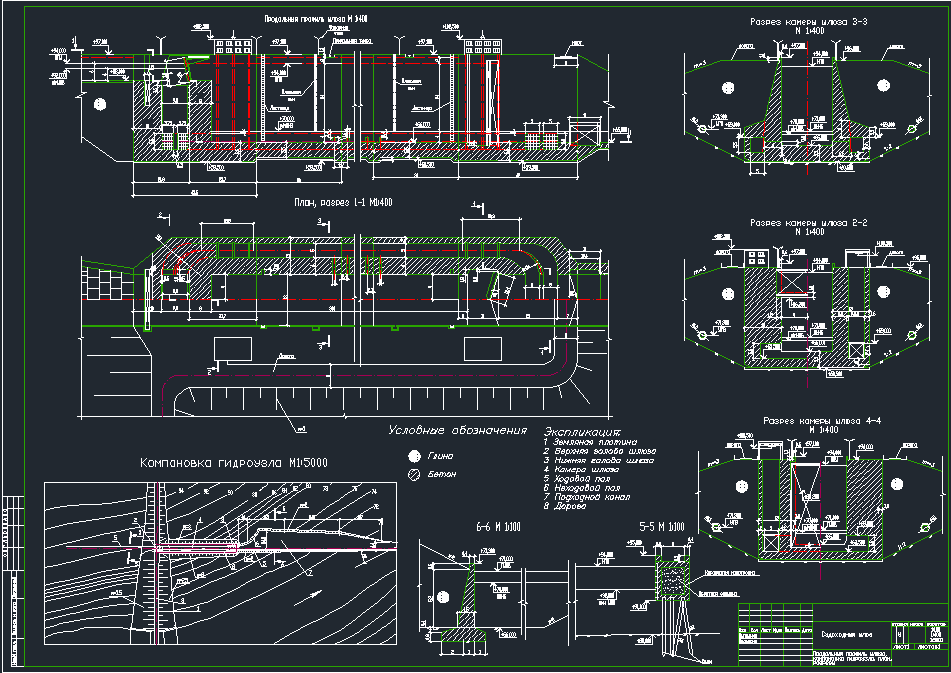

Состав: Продольный профиль шлюза, компановка гидроузла, план, разрезы, ПЗ Язык документа

Софт: AutoCAD 2013

Файлы:
Судоходный шлюз 2.dwg
Записка(Шлюзы).doc
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: Kalles
Дата: 2014-02-03
