Сварной якорь Курбатова

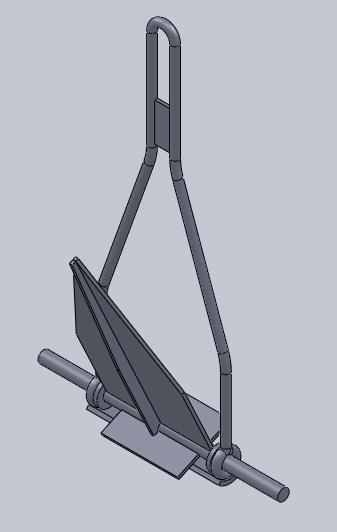

Сварной якорь Курбатова. Сварной якорь можно выполнить из стального прутка диаметром 8-10 мм и листовой стали толщиной 3-4 мм. Этот якорь, в отличие от известных якорей Данфорта и Матросо-ва, имеет только одну лапу и раздвоенное веретено.
Якорь, изготовленный по размерам, указанным на чертеже, весит около 2,5 кг. Якоря этого типа хорошо держат на любых фунтах. Для повышения «зацепистости» на каменистых грунтах по якорному тросу можно спустить металлическую болванку весом 3-4 кг.

Состав: 3D сборка и модели деталей Язык документа

Софт: SolidWorks 10

Просмотр файлов
Веретено.SLDPRT
Лапа.SLDPRT
ПланкаВерхняя.SLDPRT
ПланкаНижняя.SLDPRT
Ребро.SLDPRT
ШайбаУпорная.SLDPRT
Шток.SLDPRT
Якорь.SLDASM
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Автор:

Дата:

Просмотры: 6 147
