Теплоход проекта 912В.

Теплоход проекта 912В
Главные размерения и основные характеристики
1. Длина габаритная.................................... L = 62.6м
2. Длина по КВЛ........................................ L = 61.5м
3. Ширина габаритная................................... B = 9.18м
4. Ширина по КВЛ....................................... B = 9.0м
5. Высота борта........................................ H = 2.2/2.6м
6. Высота борта габаритная
порожнем........................... H = 9.5м
7. Осадка.............................................. T = 1.4м
8. Грузоподъемность при T=1.4м......................... 350т
9. Скорость на глубокой и тихой воде при T=1.4м........ V = 18км/час
10. Тип глывных двигателей............................. 6ЧНСП 18/22
11. Число и мощность главных двигателей................ 2х225л.с.
12. Экипаж............................................. 7 чел.
13. Класс Речного Регистра РСФСР....................... "Р"(лед)

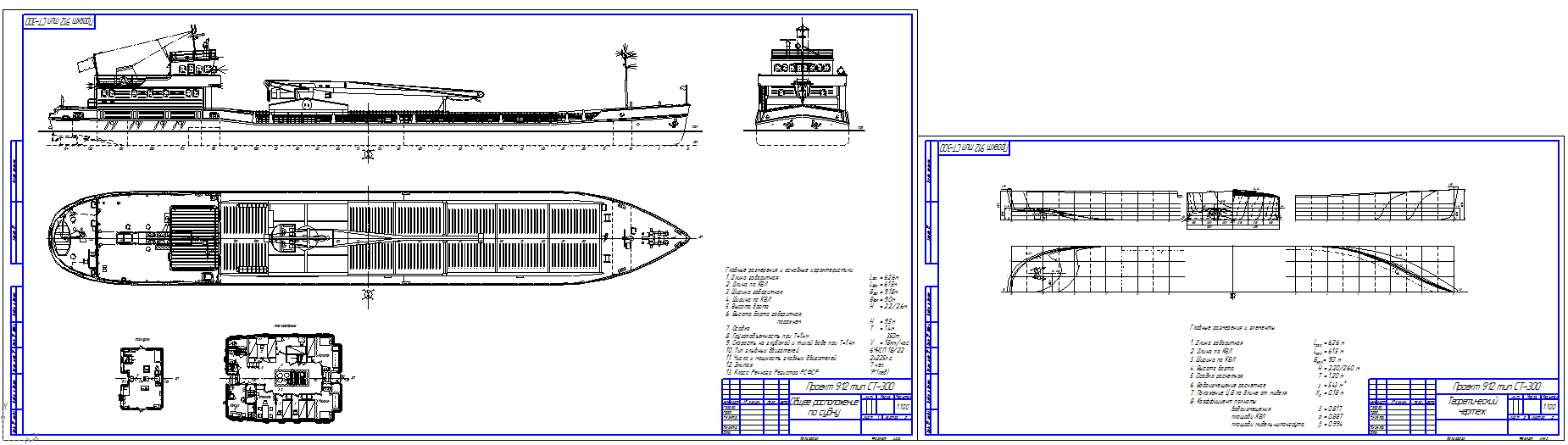

Состав: Общее расположение по судну, теоретический чертеж Язык документа

Софт: КОМПАС-3D 14

Просмотр файлов
Проект 912В.cdw
